Microphones de mesure

MK 302

Capsules microphoniques capacitives

mk302_k

La capsule microphonique ¼ » MK 302 est destinée aux Laboratoires, Unités de Recherche & Développement ou Bureaux d’Etudes, souhaitant réaliser des mesures acoustiques de précision. Les domaines d’applications sont multiples : automobile, aéronautique, bâtiment, environnement…

  • Plage fréquentielle : 5 Hz à 60 kHz, champ libre
  • Niveau de pression maximal : 172 dB

La capsule microphonique est conçue et réalisée pour procurer sur le long terme, une très grande stabilité des caractéristiques électro-acoustiques. Tous les composants essentiels sont en nickel. La membrane est réalisée par un procédé électrochimique qui lui confère une grande robustesse. L’électrode arrière est isolée du cylindre externe par une plaque de verre-quartz. Le diaphragme est protégé des dommages mécaniques par une grille de protection.

L’équilibre de la pression ambiante statique, entre l’intérieur et l’extérieur du MK 301, se fait par des tubes capillaires débouchant sur le coté.

Le choix du filetage standard 60 UNS, assure une compatibilité de la capsule avec de nombreux appareils de calibration ou de mesure, disponibles chez d’autres fabricants.

La capsule MK301 associée aux préamplificateurs MV 302/ MV 301 peut être calibrée.

FOURNITURES

Capsule microphonique MK 302. Livré dans un écrin en bois

N° Commande. 311127

SPECIFICATIONS

Capsule microphonique ¼ »

MK 302

Type de capteur

Capteur de pression capacitif

* Plage fréquentielle en champ libre sans grille de protection

5 Hz … 60 kHz (± 3 dB)

* Sensibilité

3 mV/Pa

Niveau de pression maxi. pour TDH 3 % à 1 kHz

172 dB

Bruit de fond électronique avec préamplificateur MV 302

39 dBA

Tension de polarisation

200 V

* Capacité de la capsule polarisée à 1 kHz

6,0 pF

Plage de Température opérationnelle

-50 … +110 °C

Coefficient de température

0,01 dB/K

Coefficient de pression ambiante

-1×10 dB/Pa

Diamètre avec grille de protection

7,0 ± 0,02 mm

Diamètre sans grille de protection

6,35 ± 0,02 mm

Hauteur

9,7 mm

Poids

2 g

Filetage du préamplificateur

5,7 mm 60 UNS

Filetage de la grille de protection

6,35 mm 60 UNS

* calibration individuelle

PRECAUTIONS ET MAINTENANCE

Afin de conserver ses caractéristiques fonctionnelles, la capsule microphonique doit être préservée de tous dommages mécaniques. Après déconnexion de l’alimentation électrique, la capsule devrait être contrôlée régulièrement afin de s’assurer de l’absence de toute pollution. Après démontage de la grille de protection, la membrane peut être nettoyée avec beaucoup de précautions, en utilisant un tissu très doux. Les microphones de mesure ne doivent pas être utilisés dans des environnements véhiculant des produits chimiques agressifs ou des poussières conductrices. La condensation doit être évitée.

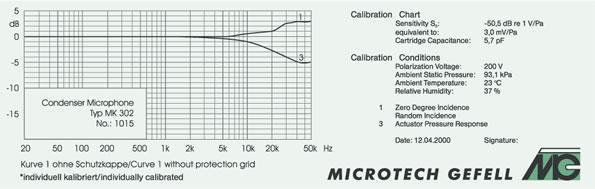

REPONSE FREQUENTIELLE

freq



DIAGRAMMES DE DIRECTIVITÉ

pol_01_k pol_02_k pol_03_k
