Microphones de mesure

MK 231

Capsules microphoniques capacitives

mk221_k

La capsule microphonique ½” MK 231 est dédiée aux mesures acoustiques en champs de pression ou en champs diffus.

  • Plage fréquentielle : 3,5 Hz à 8 KHz , champ de pression ou champ diffus

La capsule microphonique est conçue et réalisée pour procurer sur le long terme, une très grande stabilité des caractéristiques électro-acoustiques. Tous les composants essentiels sont en nickel. La membrane est réalisée par un procédé électrochimique qui lui confère une grande robustesse.

L’électrode arrière est isolée du cylindre externe par une plaque de verre-quartz. Le diaphragme est protégé des dommages mécaniques par une grille de protection, dans laquelle une grille de calibration isolée est intégrée. Cette dernière permet de mesurer la réponse fréquentielle de la capsule en appliquant un champ électrostatique bien défini (400 V/DC + 30 V/AC); ceci sans avoir à démonter la grille de protection ni à placer des intercalaires spéciaux.

L’équilibre de la pression ambiante statique, entre l’intérieur et l’extérieur du MK 231, se fait par des tubes capillaires débouchant dans le préamplificateur via l’arrière de la capsule. Cette configuration permet l’utilisation du dessiccateur TA 202. Vissé entre la capsule et le préamplificateur, le TA 202 augmente la fiabilité et la durée de vie du matériel dans des atmosphères très humides.

Le choix du filetage standard 60 UNS, assure une compatibilité de la capsule avec de nombreux appareils de calibration ou de mesure, disponibles chez d’autres fabricants.

La capsule peut être calibrée.

FOURNITURES

Capsule microphonique MK 231. Livré dans un écrin en bois

N° Commande. 311106

SPECIFICATIONS

Measuring Microphone Capsule

MK 231

Type de capteur

Capteur de pression capacitif

* Plage fréquentielle en champ de pression

3,5 Hz … 8 kHz (± 1 dB)

* Sensibilité

50 mV/Pa

Niveau de pression maxi. pour TDH 3 % à 1 kHz

146 dB

Bruit de fond électronique avec préamplificateur MV 203

15 dBA

Tension de polarisation

200 V

* Capacité de la capsule polarisée à 1 kHz

16 pF

Plage de température opérationnelle

-50 … +100 °C

Coefficient de température

0,01 dB/K

Coefficient de pression ambiante

-1×10 dB/Pa

Diamètre avec grille de protection

13,2 ± 0,02 mm

Diamètre sans grille de protection

12,7 ± 0,02 mm

Hauteur

16,4 mm

Poids

9 g

Filetage du préamplificateur

11,7 mm 60 UNS

Filetage de la grille de protection

12,7 mm 60 UNS

* calibration individuelle

PRECAUTIONS ET MAINTENANCE

Afin de conserver ses caractéristiques fonctionnelles, la capsule microphonique doit être préservée de tous dommages mécaniques. Après déconnexion de l’alimentation électrique, la capsule devrait être contrôlée régulièrement afin de s’assurer de l’absence de toute pollution. Après démontage de la grille de protection, la membrane peut être nettoyée avec beaucoup de précautions, en utilisant un tissu très doux. Les microphones de mesure ne doivent pas être utilisés dans des environnements véhiculant des produits chimiques agressifs ou des poussières conductrices. La condensation doit être évitée.

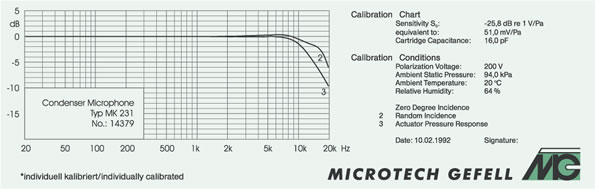

REPONSE FREQUENTIELLE
