MV 204

Préamplificateur ½ » pour microphone de mesure



Le MV204 est un préamplificateur ½ » à haute impédance, destiné aux capsules microphoniques pré-polarisées (types MK250 ou MK231E). Il fonctionne sur des alimentations de microphones « traditionnelles », mais n’utilise pas la tension de polarisation de 200 V. Le MV 204 offre une grande dynamique de mesure. Associé avec une capsule microphonique MK250 ou MK231E, il permet de mesurer des niveaux de pression maximaux de 146 dB.

Le filetage pour assemblage avec la capsule est conforme à la norme DIN EN 60 651. Le MV 204 est livré avec un câble indissociable de 2 m.

La faible impédance de sortie du préamplificateur autorise l’utilisation de câbles de grande longueur. Avec une capacité spécifique de ≈100pF/m, un câble de 10 m correspond à une capacité de 1nF.

Afin de pouvoir réaliser des mesures dans des environnements climatiques extrêmes, le préamplificateur est équipé d’une résistance de chauffage qui empêche toute condensation.

L’association du préamplificateur MV 204 avec la capsule MK 250 constitue une voie de mesure microphonique de Type 1, en conformité avec la norme DIN EN 60 651

FOURNITURES

Préamplificateur MV 204.  Livré dans un écrin en bois.

N° Commande. 311207

SPECIFICATIONS

Préamplificateur pour microphone de mesure		MV 204
Tension d’alimentation		28 … 130 V
Consommation électrique		2,3 mA
Gain		0 ± 0,05 dB
Plage fréquentielle	± 0,5 dB; 18 pF; signal faible	1 Hz … 1 MHz
	± 3 dB; 18 pF; signal faible	0,8 Hz … 4,5 MHz
Impédance d’entrée		20 GΩ; 0,2 pF
Impédance de sortie		80 Ω
Tension rms maximale en sortie		7 … 33 V eff
Bruit électronique	Pondération A 20 pF	2,5 µV
	Pondération A 20 pF	10 µV
Paramètres environnementaux
Température	Fonctionnement	-10 °C … +50 °C
	Stockage	-20 °C … +70 °C
Humidité, sans condensation	Fonctionnement	to 90 % RF/RH
	Stockage	to 95 % RF/RH
Prise de connexion		7 pin LEMO FGG 1 B 307 CNAD 62
Filetage (pour assemblage capsule)		11,7 mm 60 UNS
Dimensions		Ø 12,7 x 90 mm
Poids		165 g

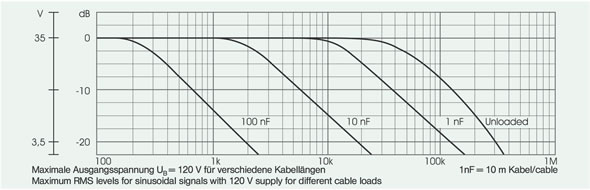

REPONSE FREQUENTIELLE
